セットアップケーサー
セットアップケーサー(サイド挿入式)SCS-10

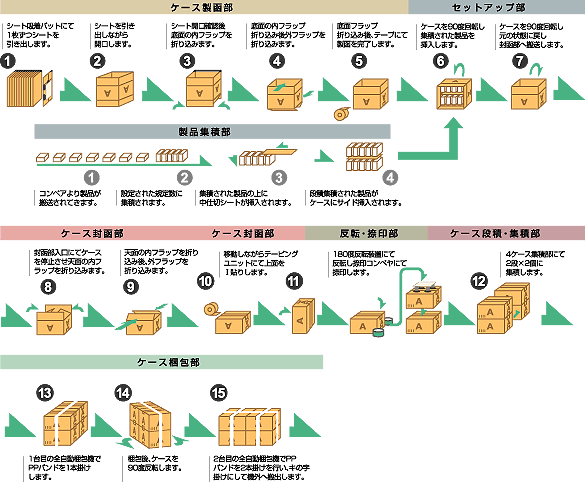

ケース製函・製品集積から梱包までの概要
製品集積部
搬送されてくる製品を規定数に集積。中仕切シートを挿入し2段に製品を積付け、ケースへサイド挿入します。この一連の複雑な作業を5軸サーボが高速で実現します。 | |||||||||||

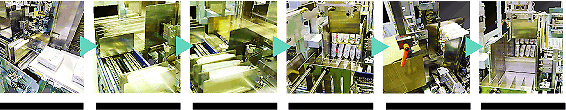

搬送されてくる製品を整列バケットにて集積していきます。 | 規定数の製品が揃うと集積リフターに挿入します。 | 中仕切シートが挿入され2段目の製品が集積リフターに挿入されます。 | 集積リフター内に製品2段と中仕切シートが揃った状態です。 | 集積リフターから90度反転させたケースに挿入されます。 | 製品挿入プッシャーによりケース内にサイド挿入された状態です。 |

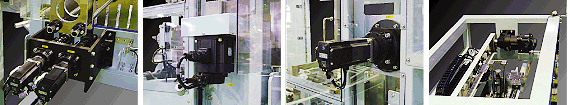

■製品整列バケットサーボ | ■製品リフターサーボ | ■製品集積プッシャーサーボ | ■製品挿入プッシャーサーボ |
